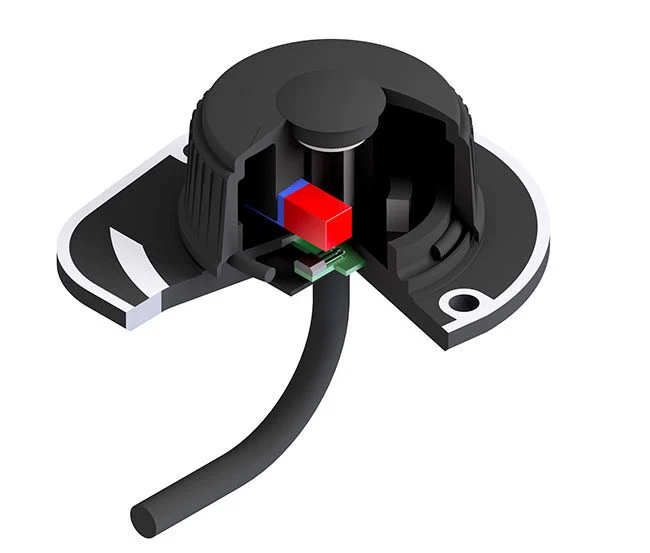

La manopola acceleratore Elen serie Praxis è un comando manuale integrato dotato di struttura meccanica robusta e compatta e design esclusivo. E' idonea per l'utilizzo su macchine agricole e veicoli industriali; può operare anche in condizioni gravose, ovvero in ambienti di lavoro soggetti a forti vibrazioni e a esposizioni di agenti esterni. In virtù del principio di funzionamento, un sensore Hall integrato nella base rileva l'intensità di campo di un magnete solidale con la manopola, fornendo un output proporzionale all'angolo di rotazione. La manopola Praxis viene fornita completa di serigrafia standard per l'installazione diretta sul cruscotto, sul bracciolo o sul telaio del mezzo, senza necessità di predisporre ulteriori serigrafie lato cliente.
Caratteristiche tecniche
ELETTRONICA PROGRAMMABILE
- Tensione di alimentazione: 5 V; 10-30V
- Segnale di uscita: singolo, doppio, in tensione, in corrente, PWM e CAN BUS (SAE J1939)
- Output configurabile (per ciascun canale) nei range: 0-5V, 0-10V, 4-20mA, % duty cycle e messaggio CAN
FUNCTIONAL SAFETY
- Ridondanza del segnale grazie all’integrazione di circuiti isolati e galvanicamente distinti (versione doppio output)
MECCANICA
- Soluzione compatta
- Struttura in materiale plastico
- Variante standard con pomello
- Pomello disponibile in colore nero o arancione RAL 2004 (tipico per applicazioni agricole)
- Base manopola con serigrafia standard (lepre/tartaruga per accelerazione/decelerazione)
- Soluzione plug and play e facile installazione sul cruscotto
- Corsa meccanica: 90° (±45°)
- Lunghezza cavo e connettore customizzabili
AFFIDABILITA'
'- Effetto Hall contactless
- Grado di protezione IP67
- Immunità alle vibrazioni e ai disturbi elettromagnetici
- Temperatura di funzionamento: -40°/+85°
- Protezioni da ESD, Load-dump, sovratensione, inversione di polarità, cortocircuito su uscita
