SENSORI DI VELOCITÀ FLANGIATI

I sensori di velocità ad effetto Hall rilevano il movimento rotatorio di qualsiasi oggetto in materiale ferroso dotato di fessure o parti sporgenti

Prezzo su richiesta

Richiedi info / preventivo

Dettagli prodotto

I sensori di velocità ad effetto Hall rilevano il movimento rotatorio di qualsiasi oggetto in materiale ferroso dotato di fessure o parti sporgenti, generalmente ingranaggi e ruote foniche. Integrano un chip ad effetto Hall retro-polarizzato che rileva la variazione di campo magnetico secondo la posizione pieno-vuoto della ruota, fornendo in uscita un segnale digitale in frequenza. Nelle versioni a doppio output, attraverso la lettura dei due segnali A e B è possibile determinare la direzione oraria o antioraria della rotazione: in particolare, il verso di rotazione si può stabilire secondo la fase in anticipo o in ritardo tra due segnali in onda quadra, oppure attraverso un segnale di switch. I sensori di velocità flangiati hanno il vantaggio di avere un montaggio semplice e rapido senza dover intervenire per regolare la posizione.

Caratteristiche tecniche

ELETTRONICA PERFORMANTE

- Tensione di alimentazione: min 4,5V – max 30V
- Segnale di uscita: singolo, doppio
- Output in tensione (NPN, PNP, Push-Pull), in corrente, CAN BUS J1939
- Resistenza di pull up o pull down opzionale
- Zero speed (lettura della posizione anche a ruota ferma)
- Frequenza operativa da 0Hz a 30.000Hz
- Precisione sfasamento segnali ±20°/±30° (versione doppio output)

FUNCTIONAL SAFETY E DIAGNOSTICA

Ridondanza del segnale grazie all’integrazione di circuiti isolati e galvanicamente distinti (versione doppio output)
- Diagnostica di cortocircuiti verso Gnd e Vcc
- Innovativo segnale "ALIVE" per diagnostica avanzata (il sensore trasmette un segnale a bassa frequenza anche a ruota ferma)
- Led diagnostico opzionale

MECCANICA VERSATILE

- Modalità di fissaggio: corpo flangiato
- Materiale: fornibili sia in materiale plastico sia in metallo (ottone/acciaio)
- Dimensioni: disponibili diversi diametri e lunghezze sottotesta, customizzabili su richiesta
- Versioni speciali per alte pressioni con O-ring di tenuta e spessore del fondo maggiorato
- Lunghezza cavo e connettore customizzabili

AFFIDABILITA'

- Effetto Hall contactless
- Grado di protezione IP67
- Immunità alle vibrazioni e ai disturbi elettromagnetici
- Temperatura di funzionamento: -40°/+150°
- Resistenza a pressioni fino a 500 bar
- Protezioni da ESD, Load-dump, sovratensione, inversione di polarità, cortocircuito su uscita

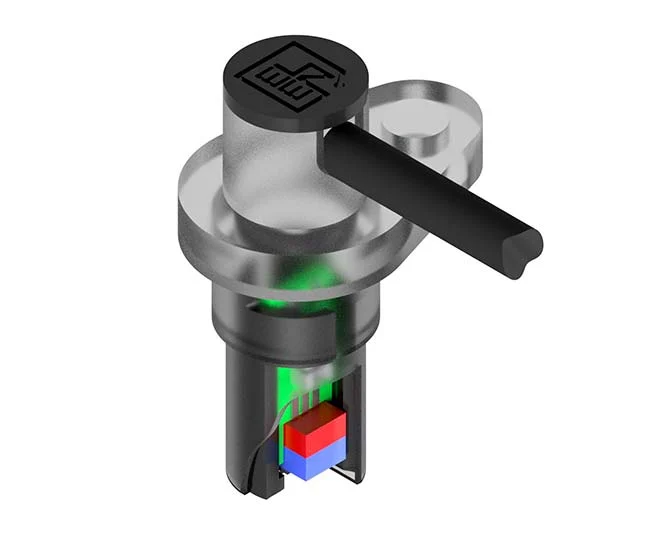

Vista in spaccato
